用管路作为水力分配系统进行辐射系统的设计
跳转到导航
跳转到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 软件应用 |
| 版本的最新内容 | IS 5.0 Beta 30 |
课程的内容
本文介绍了不用分集水器，而是利用同程管路系统来连接"供热/供冷"面进行辐射供暖/供冷系统的设计方法。如果需要对每个"供热/供冷"面进行平衡调节，则可在管道上放置阀门来进行传统的流量调节。
本软件也可进行传统的双管并联设计，通过指定较大口径的"主管"来减小管路的压差。
模块和程序的配置
InstalSystem 5 包括下面的模块：
- 盘管辐射供热系统。
初始状态
建筑结构（楼层、房间）已定义，房间的省缺参数、水力分配系统和地面系统也已定义。可从项目案例表中下载初始的和最终的设计文件。
操作步骤
打开一新的项目文件
| 项目文件
|
初始状态的辐射供热同程管路系统 同程管路辐射供热系统实例 |
| 设计时使用 | InstalSystem 5 Rev. Beta 30 |
| 所需模块 | InstalSystem 基本模块 供热系统 5 辐射回路系统 5 |
| 项目范围 | 辐射供热 |
| 所用的产品目录 |
普通辐射系统 |
| 建筑类型 | 公共娱乐和健身设施 无地下室 1层 |
| 建筑结构 | 网球馆, dwg |
| 图纸范围 | 平面图 |
| 设计者 |  www.kmr-pe.pl |
| 法律免责声明 | 允许复制项目的整个或部分文件 |
| 计算结果 | 打印输出完整的计算结果, docx 打印输出完整的计算结果, PDF 辐射供热计算结果, docx 材料清单, xlsl 安装参数, docx |
| 设计图纸 | 网球馆, dwg 网球馆, pdf |
载入项目所用的目录并设置项目省缺的参数
- 载入项目所用的目录
- 在建筑和环境/房间参数 中指定如下:
- 房间类型
- 默认的室内设计温度 θ室内,供热
- 热负荷Φ表面,供热
- 在供热/供冷系统计算/水力分配系统/假想的辐射系统连接 中选择：允许系统无分集水器。
1. 一般参数 - 在供热/供冷系统计算/水力分配系统/默认类型和参数 中指定：
- 默认的管材类型 | 管材绝热类型.
- 在供热/供冷系统计算/辐射系统/地面系统 中选择：
- 默认的系统/固定方式
- 默认的管材类型
- 铺管方式 (单管蛇形)
- 回路最大压降
- 回填层
- 默认的表面装饰层
- 允许的最高地表温度
- 在供热/供冷系统计算/辐射系统/盘卷 中指定：
- 回路最大长度
本文所附的项目案例，是专为本文的需要而建，其中上面提到的（默认的室内设计温度 θ室内,供热, 回路最大压降, 回路最大管长 ) 参数，有些已经超出了标准值。这些值应在所附的项目文件进一步确认核实。[1]
准备建筑结构
编辑安装 - 辐射系统
- 在房间中插入供热/供冷区 部件。
- 指定短边，以便与短边平行来分割供热/供冷区 部件。
- 根据所需的膨胀缝，垂直/水平分割供热/供冷区 部件。
- 在供热/供冷区 的参数表 中指定分割标准 ：回路压降。
辐射系统计算
- 进行辐射系统的计算，以根据设置的分割标准 将供热/供冷区 分割成：供热/供冷面。
编辑系统部件参数 - 源的供水温度

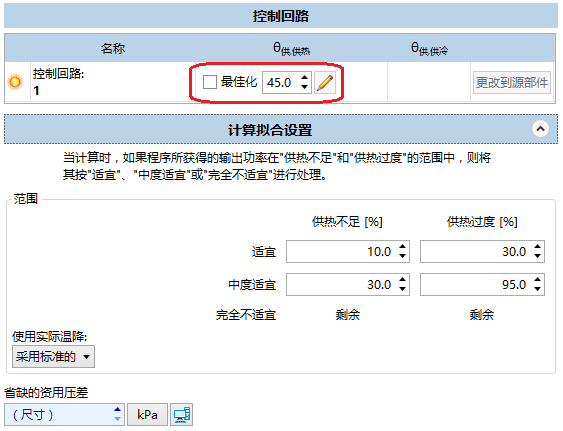

- 在完成了计算后，进入一般参数 窗口，在供热/供冷系统计算/源 中，就可看到控制回路参数。 在控制回路的参数表中，可人为指定适宜的供水温度或让软件通过最佳化计算确定最佳的供水温度。
2. 控制回路参数
编辑安装 - 用同程管路系统连接供热/供冷区 部件

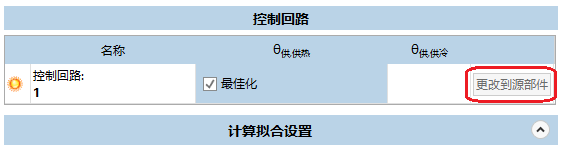

- 进入一般参数 窗口， 在供热/供冷系统计算/源 中，插入源，并使用"更改为图形部件" 命令。 从工具栏中选择的源 也许会使用一不同的供水温度值，因为该值来自本项目中省缺的部件的设定值。
3. 更改为图形部件 - 在捕捉 和定向线 模式下，选择管路 部件，并利用自动连接末端装置 功能，采用同程管路设计方法将源 和供热/供冷区 连接起来。 在自动完成末端装置的连接后，根据需要，再决定是否需要手动修改。
编辑系统部件参数 - 水力分配
- 在供热/供冷面 部件中指定/检查引线管的直径。
核实系统安装的正确性
计算和诊断
- 进行项目的计算。
- 检查计算结果，特别应注意如下：
- 房间热负荷的满足率
- 回路流量不平衡的信息 - 如果出现，可采取措施（如使用平衡阀）来消除它们。
准备图纸打印/输出
