地面和墙面辐射供热系统的设计
跳转到导航
跳转到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 软件应用 |
| 版本的最新内容 | IS 5.0 Beta 2.0.B1 |
课程的内容
本文介绍了（干式和湿式）盘管辐射供热系统的设计计算方法。
所展示的案例是基于对一个2层无地下室的单户住宅而进行的设计。
模块和程序的配置
InstalSystem 5 包括下面的模块：
- 盘管辐射供热系统。
初始状态
项目包含了模板中所定义的一套完整的省缺设置
房屋的结构是基于DWG格式的底图图纸。 更多信息见：项目案例表。
操作步骤
打开一新的项目文件
定义目录和一般参数
在省缺参数中声明：一般参数。
- 楼层管理 - 添加所需要的楼层数
模板:信息 建筑结构的准备 - 目录 - 根据项目案例 表中的清单，选择如下的目录：
- 辐射系统
- 管材和管件
- 绝热
- 阀门及配件
- 供热/供冷系统计算 - 为下述内容给定参数:
- 水力分配系统
- 默认类型和参数
- 辐射系统
- 地面系统
- 墙面系统
- 分集水器、配件和控制
- 水力分配系统
| 项目文件
|
独栋住宅内的地面和墙面辐射供暖系统, isproj |
| 设计时使用 | InstalSystem 5 Rev. Beta 30 |
| 所需模块 | InstalSystem 基本模块 供热系统 5 辐射回路系统 5 |
| 项目范围 | 辐射供暖 |
| 所用的产品目录 |
普通辐射系统 |
| 建筑类型 | 独栋 无地下室 2层 |
| 建筑结构 | 首层底图, dwg 二层底图, dwg |
| 图纸范围 | 平面图 |
| 设计者 | 文件:Logo-instalsoft-new.png www.instalsoft.com |
| 法律免责声明 | 允许复制项目的整个或部分文件 |
| 计算结果 | 全部打印输出, doc 全部打印输出, pdf 辐射供热计算结果, doc 材料清单, doc 安装参数, doc |
| 设计图纸 | 首层, dwg 二层, dwg 首层, pdf 二层, pdf |
建筑结构的准备
- 为每一楼层导入底图，并相应设置它们的绘图单位，然后通过插入参考点 标签，确定各层图纸上下的相对位置关系。
模板:信息 导入底图文件 - 利用捕捉 模式，在设定了绘图单位的图纸上描出房间。
模板:信息 手动创建建筑结构 - 使用房间编号 功能，从每层左上角的房间开始给房间自动编号。
- 在参数表 中修改如下的参数:
- 在3D视图 中核实所输入的建筑结构的正确性。
模板:信息 核实建筑结构的正确性
编辑装置 - 辐射系统
供热/供冷区
- 在选定的房间插入供热/供冷区 部件。

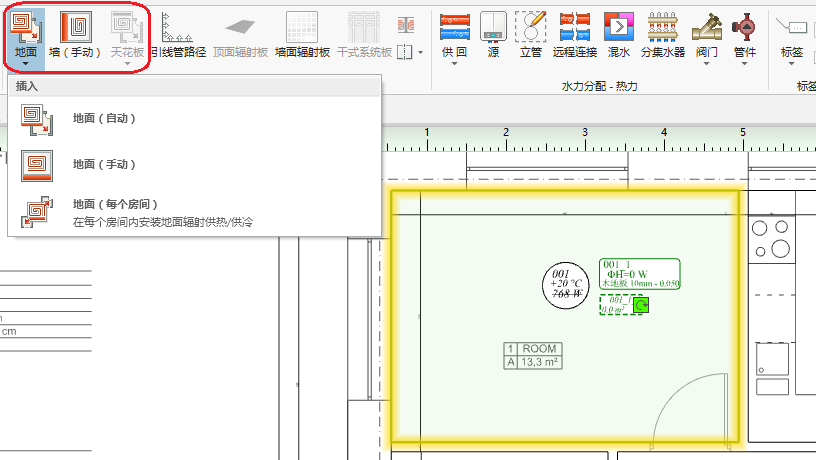

文件:插入供热供冷区部件.png 1. 插入 供热/供冷区 - 修改供热/供冷区 的某一边界和/或改变它们的形状使其覆盖想要的盘管区域（如绕开楼梯、浴缸等区域）。
- 按照相关的膨胀缝的设置原则，分割所选定的供热/供冷区 的面积。
- 声明并设置 外区。
模板:信息 供热/供冷区域的外区
分/集水器
引线管路径

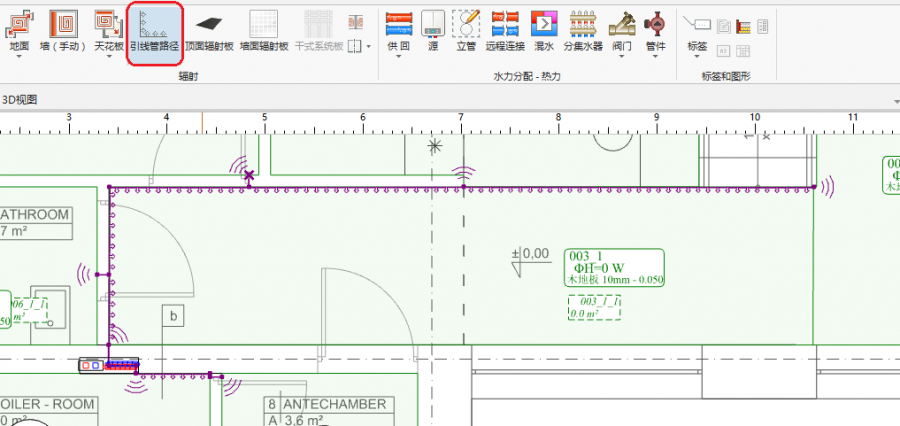

- 使用引线管路径 将分集水器与供热/供冷区连接。引线管路径 能够自动生成引线管。
模板:信息 编辑辐射系统中的引线管
编辑装置 - 连接到分集水器
源
- 在最低的楼层安放源 。
文件:插入源.png 4. 安放 源
立管

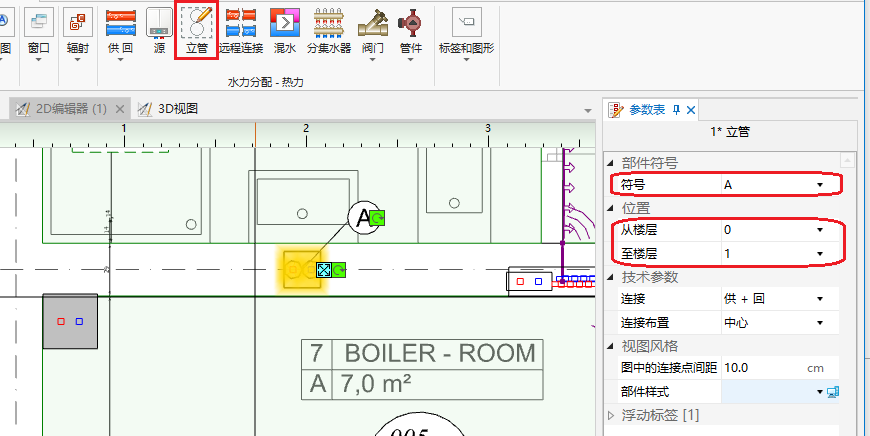

- 安放立管，并给它指定一个符号，然后定义它的高程（从0层至1层）。
模板:信息 使用"立管"部件连接各楼层文件:插入立管.png 5. 安放 立管
水力分配
- 使用管路 部件，以及捕捉 和定向线 模式，通过绘制管网将源、分/集水器、立管 彼此连接在一起。

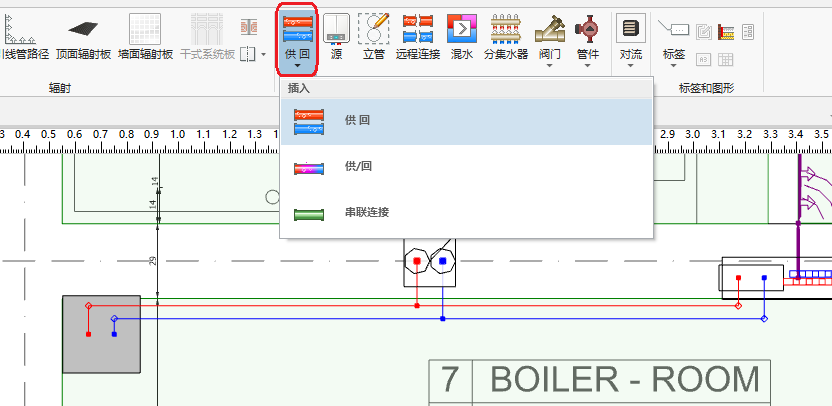

文件:系统连接.png 6. 连接系统部件
管件
- 在管路上安放阀门。

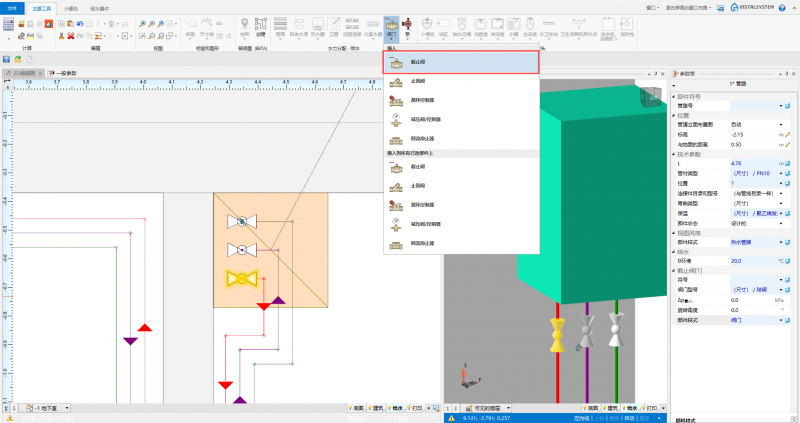

文件:插入阀门.png 7. 安放 管件 - 在参数表 里选择阀门型号 。

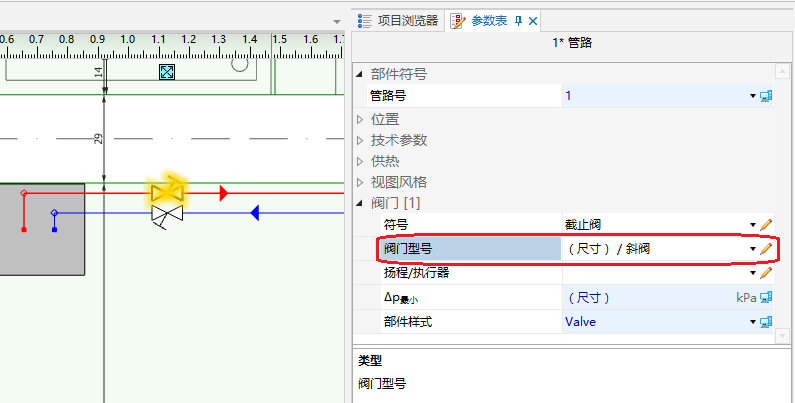

文件:阀门选型.png 8. 阀门型号 - 使用复制 - 粘贴在其它管路上安放同样类型的阀门。
核实系统安装的正确性
- 使用检查连接 功能（快捷键: Shift + F2）核实系统安装的正确性。
- 使用3D视图 核实系统安装的正确性及检查冲突。
模板:信息 核实系统安装的正确性
编辑系统安装部件
表面装饰层
- 选中供热/供冷区 部件并在其参数表中选择表面装饰层 的类型。

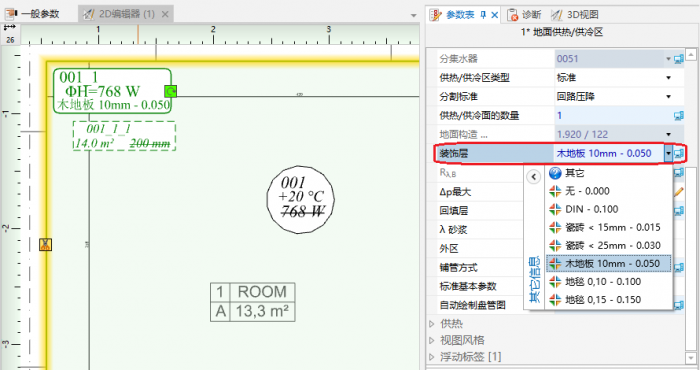

文件:装饰面层设置.png 9. 表面装饰层
供热/供冷区
- 选中那些仅被引线管加热的供热/供冷区 并将其类型改为由引线管供热/供冷。注意，在此情况下会删除与分集水器的连接。
- 选中那些没有铺设盘管的供热/供冷区 并将其类型改为无管材。

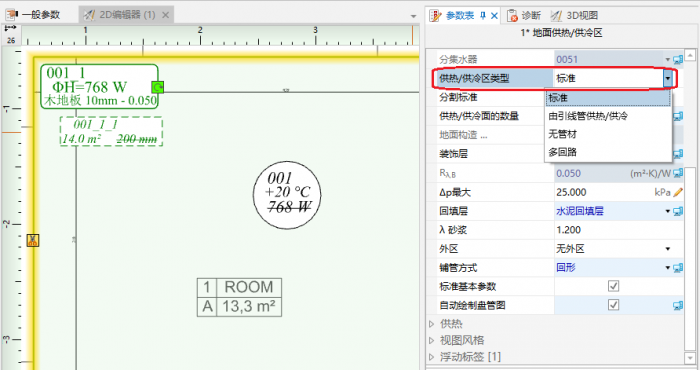

文件:供热供冷区类型.png 10. 类型 供热/供冷区
计算和诊断
辐射系统计算
- 点击计算 工具栏中的文件:Calculator.png 标签进行完整的计算。
- 在窗口 中选择诊断 或按F8打开诊断窗口。
- 在计算完整后，检查诊断 窗口中的信息，如果有错误显示，首先应修改错误。
修改系统参数以使所计算的输出达到所要求的值
- 进入一般参数 窗口，在 供热/供冷系统计算/源 中，修改辐射系统的供水温度。
文件:控制回路设置g1.png 11. - 修改个别回路的管间距和温降。

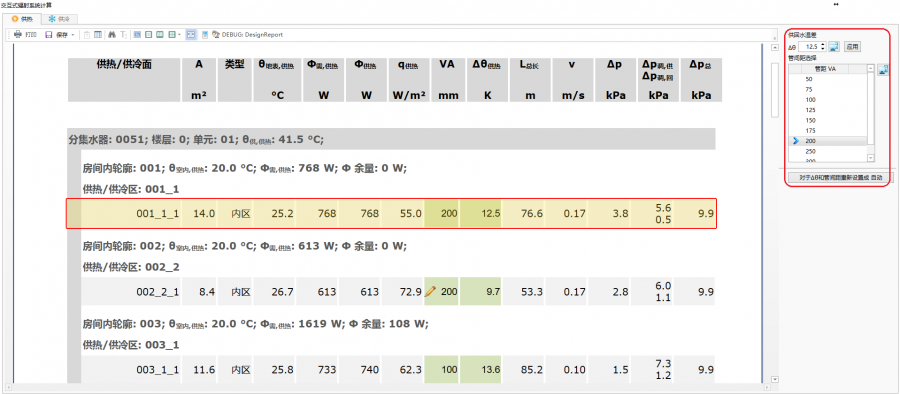

文件:交互式计算.png 13. 交互式辐射系统计算 文件:交互计算的调节.png 14. 交互式辐射系统计算 - 修改供热地面/墙面的结构。

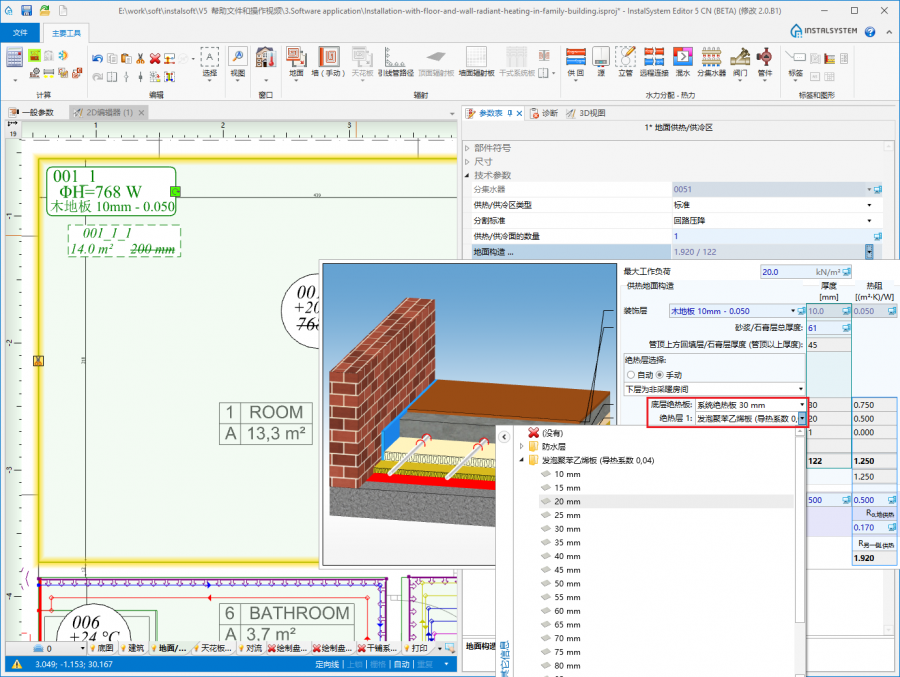

文件:铺装构造.png 15. 地面构造 ... - 修改回路最大压降。
文件:最大压差调节.png 16. 回路最大压降
修改将供热/供冷区 分割成供热/供冷面 的分割线
- 重定向 模板:信息 修改自动分割后的分割线
手动修改由引线管路径自动生成的引线管
添加辐射系统盘管图
在计算过程中使用图形中的盘管长度
在干式地面辐射系统中使用干式系统板
再次计算和检查结果
- 检查计算结果，特别要注意：
- 房间热负荷的满足率。

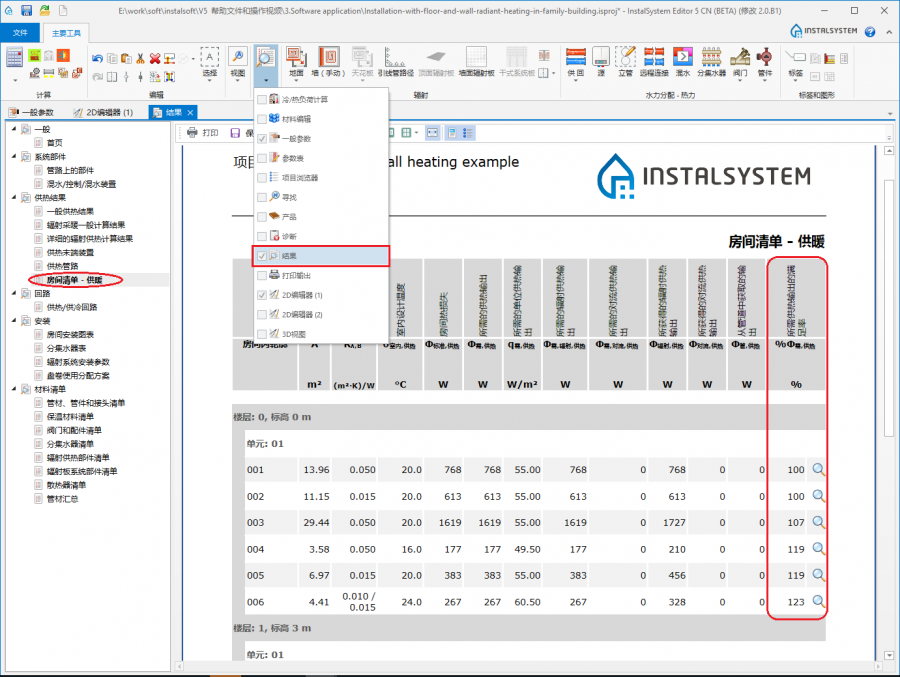

文件:供热房间清单.png 17. 所需供热输出的满足率 - 在供热/供冷地面 中所确定的构造层厚度，检查一下是否与周围区域有不必要的高度/厚度差异。

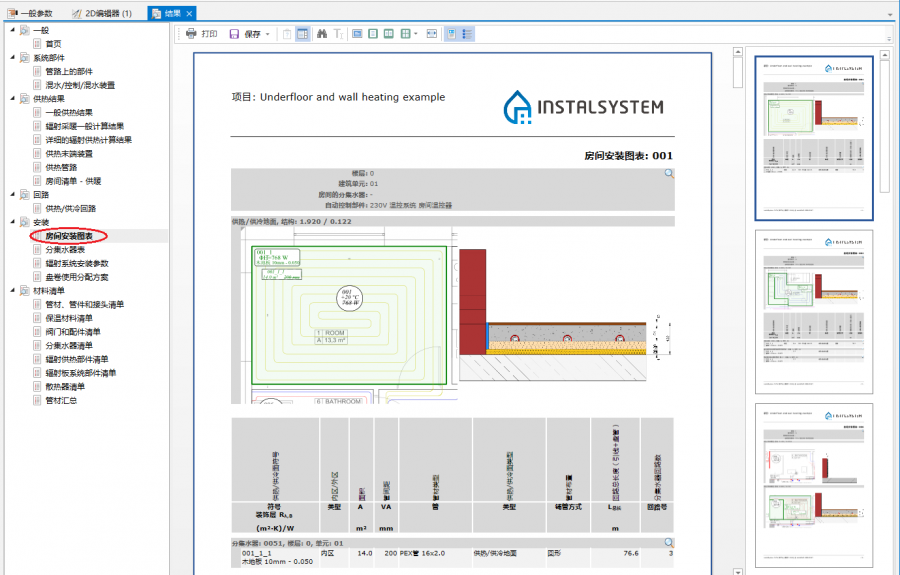

文件:安装文件.png 18. 地面构造 ... - 材料清单。

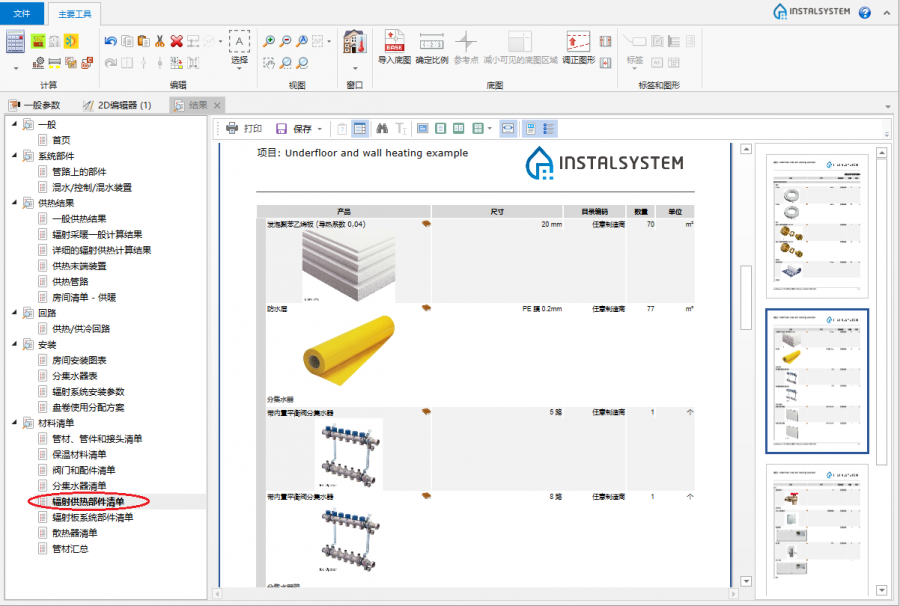

文件:材料清单.png 19. 材料清单 - 供暖 / 供冷 - 辐射供热部件清单
- 房间热负荷的满足率。
准备打印/输出图纸
标签
- 在部件上插入所需要的标签。
- 配置标签的外观。

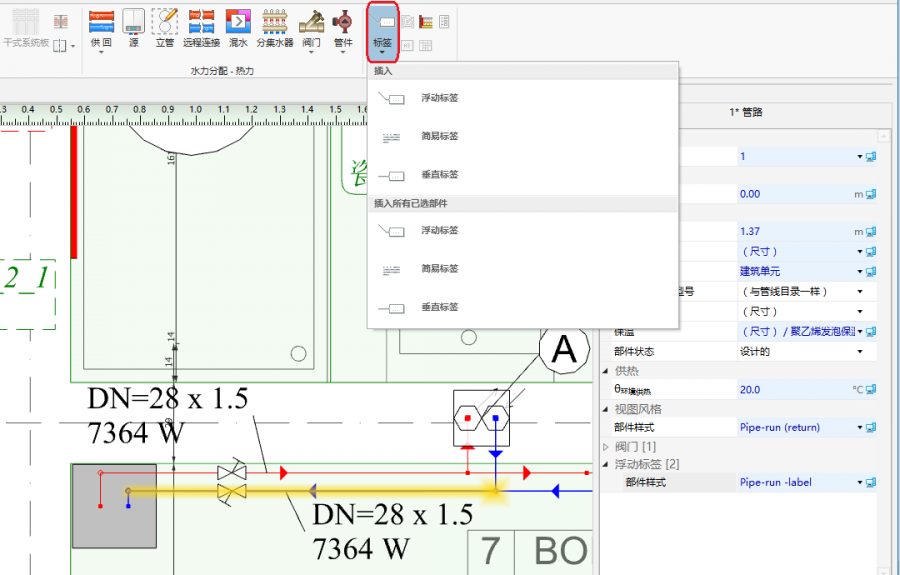

模板:信息 部件外观配置文件:安装标签.png 20. 插入 标签
分集水器设置表
- 插入分集水器设置表。
模板:信息 分集水器设置表的插入与设置
盘管辐射构造断面图
- 插入盘管辐射构造断面图，如有必要，可重置比例和配置。

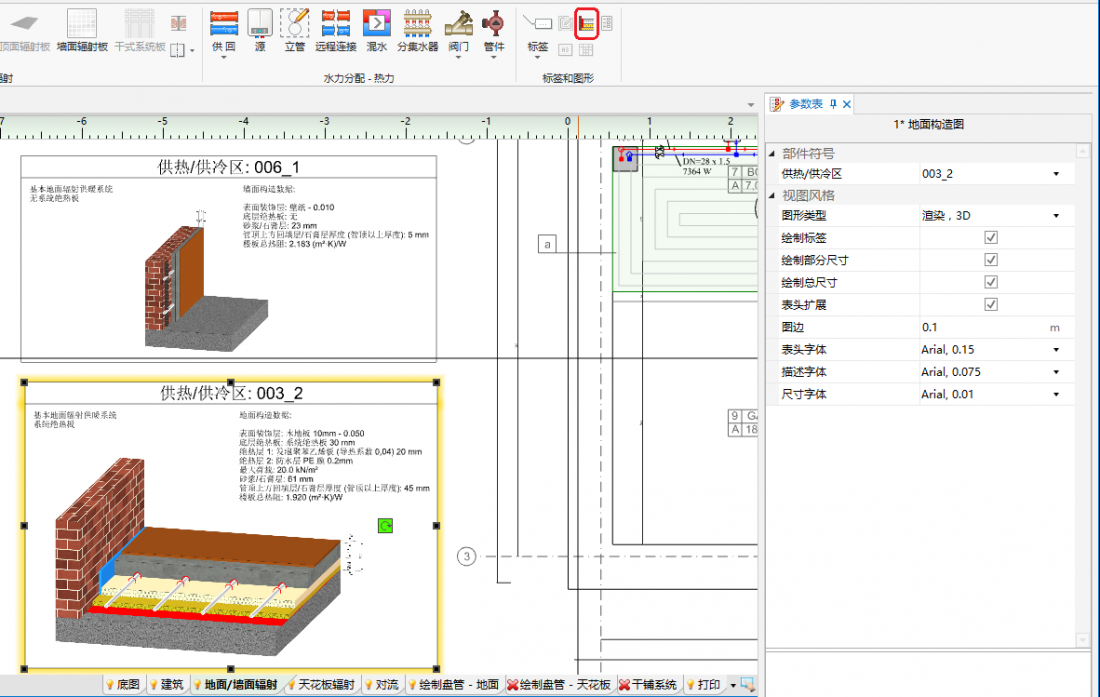

文件:地面构造标签.png 21. 盘管辐射构造断面图
辐射供暖供冷回路
图框
- 从标签和图形 工具栏中选择插入图框。
- 在参数表 中选择图框。

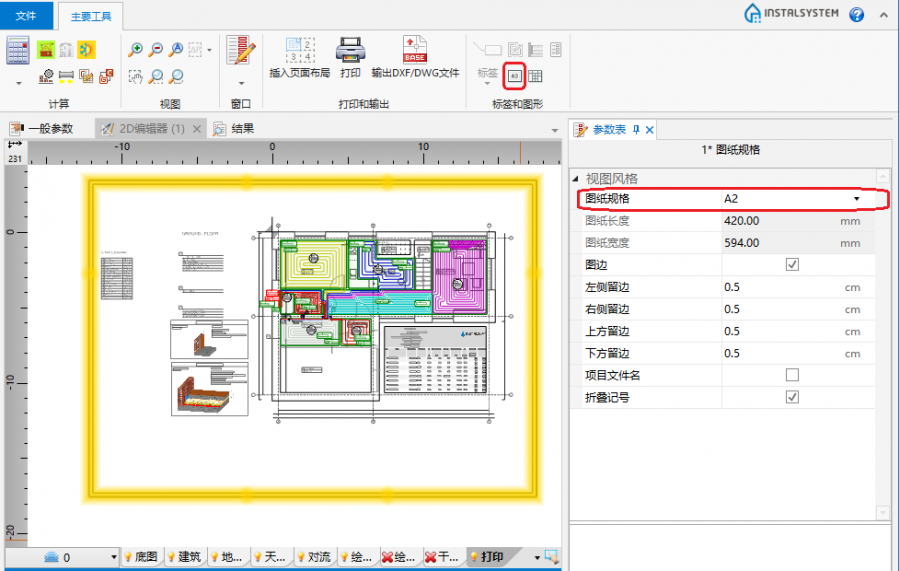

文件:插入图框.png 22. 插入 图框
标题栏
- 从标签和图形 工具栏中插入标题栏。
- 在参数表 中选择表格模板，有多种标题栏样式供选择。

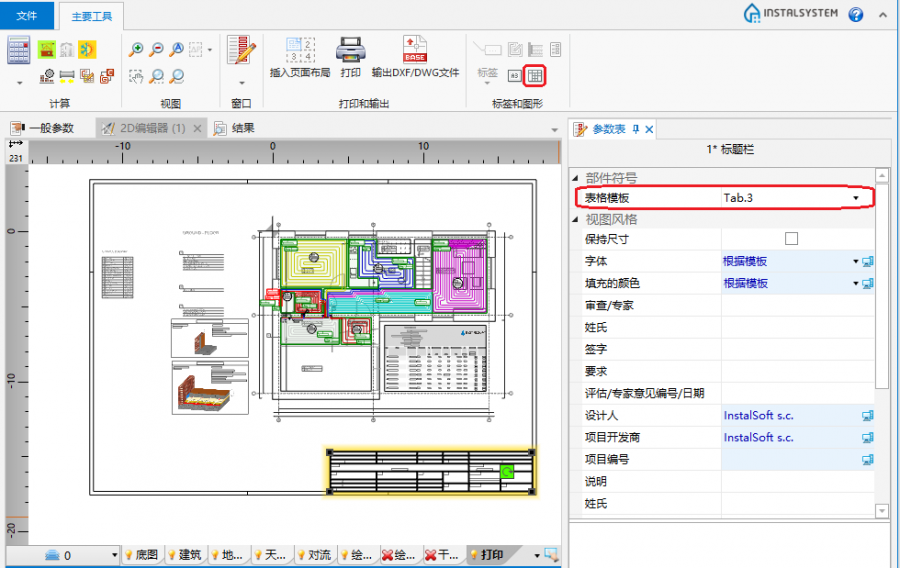

文件:插入标题栏.png 23.标题栏
打印/输出结果
- 打印/输出图纸。
- 打印/输出结果。
模板:信息 输出 / 打印结果和图纸
