使用"立管"部件连接各楼层
跳转到导航
跳转到搜索
| 产品 | InstalSystem 5 |
| 文章类型 | 功能 |
| 版本的最新内容 | IS 5.0 Beta 24 |
说明
立管 部件可将多个楼层平面图中的系统部件连接起来。采用这种方法，就可对多层建筑中的系统进行计算了。每一楼层立管连接点的标高都由支管的标高决定，并可在3D视图中检查立管和支管的连接效果。
在程序中的位置

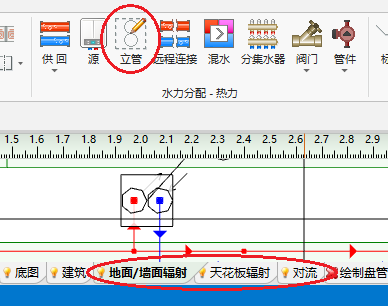

在主工具 条中，有立管 部件，仅可在如下编辑范围时可用：地面/墙面辐射，顶面辐射， 对流。
应用举例
插入穿越多层楼板的立管
- 在平面图中插入立管。
- 在参数表 中指定一符号，然后选择立管的起始楼层和终止楼层。
- 在所有楼层中使用管路 连接立管。
