说明
本文介绍了基于应用: 供热系统 或应用: 供冷系统 类型的系统安装模型自动创建示意图的方法。自动创建的示意图还具有手动编辑、插入配件和随时再重新生成视图的选项。
系统安装示意图通过在2D编辑器中使用起始点 (供热供冷系统) 来生成。
本功能目前正在开发中，已包含在BETA版本中
在程序中的位置

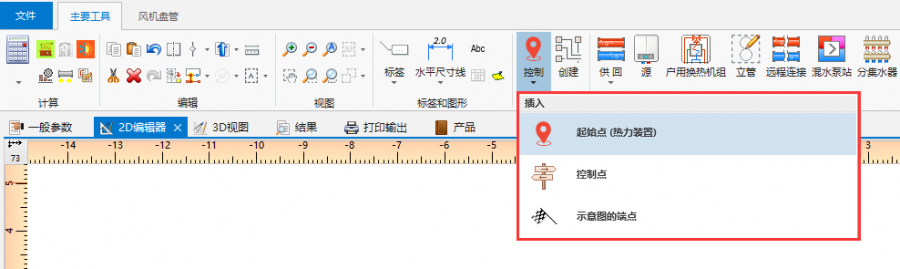

用于控制示意图自动生成的组件和功能图标可在2D编辑器 窗口内的对流 、地面/墙面辐射 、顶面辐射 编辑器中的主工具 内找到。

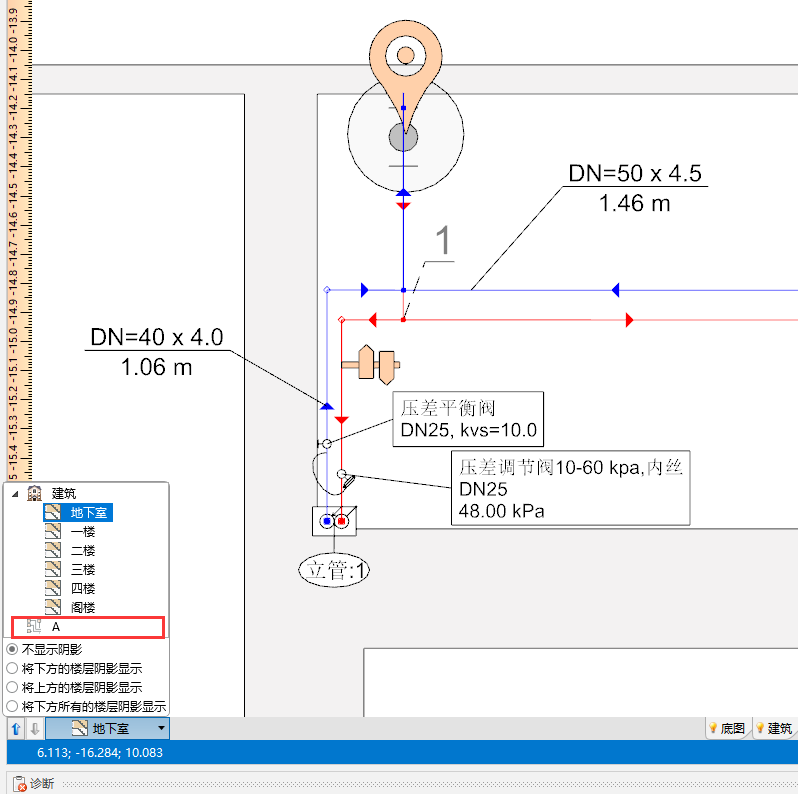

所生成的工作表类型: 示意图 位于工作表清单下面的图纸列表中。
应用举例
检查连接
为正确生成示意图，有必要使用检查连接 功能或按下Shift+F2键来检查一下连接的正确性。项目文件可以包含错误，但不允许包含任何连接错误。
用于控制示意图自动生成的基本部件和功能的介绍
起始点 (供热供冷系统)
这是所生成的系统安装示意图的起始点。必须给起始点命名一个唯一的标识符。允许插入多个起始点 (供热供冷系统)，并且每个起始点标识符都可生成一个工作表类型: 示意图
起始点 (供热供冷系统) 可放在如下部件上：
- 源
- 立管
- 管线对
- 分/集水器
- 户用换热机组
3. 起始点 (供热供冷系统)
- 领管路
生成示意图时具有优先权的管道的标识。这对产生不对称安装（沿不同路径布置供回管道）时非常重要。所有接点（三通、四通）也将标记在领管路上。
4. 接点（三通）
范围可以减小：- 源和立管之间的装置 - 生成从指示点到立管的示意图，不包括立管；
- 立管 - 生成从指示点到立管的示意图，包括立管；
- 立管后面的装置 - 生成从立管以外的指示点到末端设备的示意图。如果安装包括站，示意图终止于站；如果安装包括分集水器，示意图终止于分集水器。
- 户用换热站后面的装置 - 生成从指示点到站的示意图，包括站外的安装（必须勾选立管后面的装置 复选框）。
- 分集水器后面的装置 - 生成分集水器以外的示意图（必须勾选立管后面的装置 复选框）。
- 自动标签控制
5. 示意图 - 标签控制 - 标高的位移量
启用在示意图中显示同一标高(立面)上的管路。不影响模型中管路的标高。- 正值 - 该值将添加到示意图中的管道标高中。
- 负值 - 该值将从示意图中的管道标高中减去。
6. 标高的位移量
7. 标高的位移量 - 供回水管

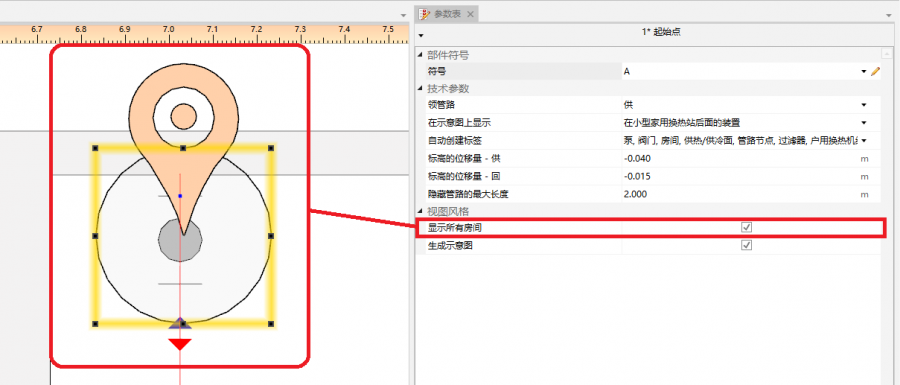

- 显示所有房间
所标记的房间及其标签
8. 显示所有房间
9. 显示所有房间 - 在示意图中标出的房间 - 创建示意图
不勾选此选项将在后续生成过程中禁用示意图的生成。对于自动示意图控制功能的新设置也将不予考虑。但是，禁用此选项不会影响安装系统部件。系统安装部件会自动刷新，即模型中安装部件的数量始终会与示意图中安装部件的数量相对应。如果禁用此选项，图纸选择列表中将显示一个挂锁图标。
.
10. 创建示意图
控制点
开启控制在示意图上每个供回水管道生成的方向，并修改引导路径。它必须放在领管路上。控制点从其插入的交叉点开始改变示意图的路线。允许插入多个控制点，并且可以将其放置在一个工作表类型: 示意图 或一个工作表类型: 平面图 内。
- 方向
例如，指定将安装的一部分（例如:立管 ）放在源 的右侧或者左侧。同样，也可以决定安装的一部分放在立管 的右边或者左边。本视频显示了如何在示意图中将两个立管移动到源的左侧的方法。
- 示意图中有断点
允许修改示意图的主路径。本视频显示了如何改变主路径，以便首先显示最不利路径。
终点
不生成终点 以外的安装部分的示意图。而这一部分安装的示意图由系统部件 表示。终点 必须分配有唯一的符号。
本视频显示了如何从示意图中移除立管。
不属于自动生成示意图的安装部分
- 带有顶面辐射板的安装。
- 带有墙面辐射板的安装。
这部分会自动使用一个系统部件 来终止。
手动编辑和配置
- 插入一独立部件。
下面的部件允许放在 工作表类型: 示意图 中：- 额外的标签（如：管路标签）。 所插入的标签的位置也可以改变 - 这些位置在示意图重新生成后保持不变。
- 阀门，
- 管路上的管件，
- 散热器配件。
其它信息
- 使用 InstalSystem 4 创建的项目文件，该文件包含加载到 InstalSystem 5 中的工作表类型: 示意图。
这样的工作表不会转换为 InstalSystem 5 的工作表类型: 示意图 ，当显示加载诊断信息时，会被删除。
