建筑结构的准备 - 创建不同建筑的屋顶

产品	InstalSystem 5
文章类型	功能
版本的最新内容	BETA Rev. 2.0.B6

描述

本文介绍了如何创建各种屋顶结构。屋顶结构包括：

• 屋顶，
• 添加屋顶边缘，
• 天窗，
• 天窗。

在编辑时为了检查所做的修改的效果，需要调用建筑结构计算 。
模板:信息 建筑结构的准备

在程序中的位置

建筑结构

• 在2D编辑器 窗口中，当打开建筑 编辑范围时，在主工具 的建筑 工具栏中，可见与建筑结构相关的部件和功能图标。




  3. 建筑结构部件




计算建筑结构

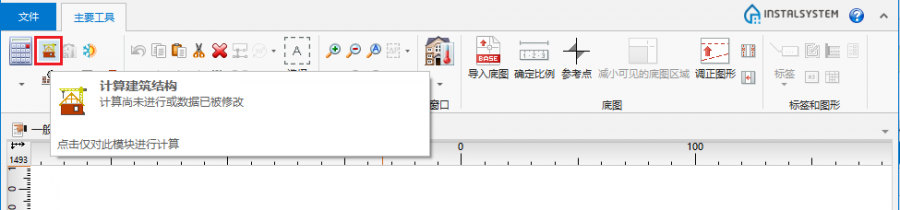

• 在主工具 的计算 工具栏中可见建筑结构计算。




  4. 建筑结构计算




应用举例

1. 利用屋顶 部件绘制屋顶覆盖的轮廓线。然后再利用添加屋顶边缘 并指定屋顶特征点的标高来绘制屋檐。
屋顶的分割线可以使用删除。
红色分割线表示分割无效以及点的标高或分割线需要调整。

• 单面斜屋顶，



• 三角形屋顶，



• 四坡顶，



• 半四坡顶，



• 复斜屋顶，



• 多面屋顶。




2. 使用天窗 创建带天窗的屋顶：

• 带单坡老虎窗的屋顶，



• 带有三角形天窗的屋顶。
