对流散热器供热系统的设计

来自HelpSystem
跳转到导航 跳转到搜索
产品 InstalSystem 5
文章类型 软件应用
版本的最新内容 IS 5.0 Beta 2.0.B1


课程内容

本文介绍了从热源到对流散热器末端的采暖系统的设计方法，其中包括完整的控制和平衡。

模块和程序的配置

  • InstalSystem 5 软件包所需的模块:
    • 单管和双管对流散热器供热系统

初始状态

一套包含建筑结构（楼层、房间）的设计，房间热负荷设计值已定义。

操作步骤

载入项目所用的目录并设置省缺的参数

  1. 点击项目范围 标签 - 确定项目的设计范围: 供热系统计算
  2. 点击楼层管理 标签 – 检查并输入基本参数：
    • 散热器水力分配管路与地面之间的缺省距离 (ΔH管路 )
    • 窗台与地面之间的省缺距离 (H窗台 )
    • 凹槽的省缺宽度 - 该值将影响位于窗台下的散热器的长度 (凹槽宽度 )
  3. 点击目录 标签 – 载入项目所需的产品目录
  4. 点击供热/供冷系统计算/源 标签 – 检查参数：
    • 省缺的供水温度 (θ供,供热)
  5. 点击供热/供冷系统计算/水力分配系统/默认类型和参数 标签 – 输入管材和绝热材料省缺的类型、确定其它参数
  6. 点击供热/供冷系统计算/水力分配系统/管材和绝热材料设计选项 标签 – 检查管材和绝热材料尺寸设计选项
  7. 点击供热/供冷系统计算/水力分配系统/ 标签 – 输入省缺的类型：
    • 默认的阀门类型
    • 默认的管件和分集水器类型
    • 检查水力调节选项
  8. 点击供热/供冷系统计算/散热器/散热器/散热器阀 - 型号和默认参数 标签 – 输入省缺类型：
    • 默认的散热器型号
    • 默认的散热器连接系统
    • 默认的下供下回散热器阀门 - 注：适用于单管或双管系统
    • 默认的散热器阀门设置 - 注：适用于单管或双管系统

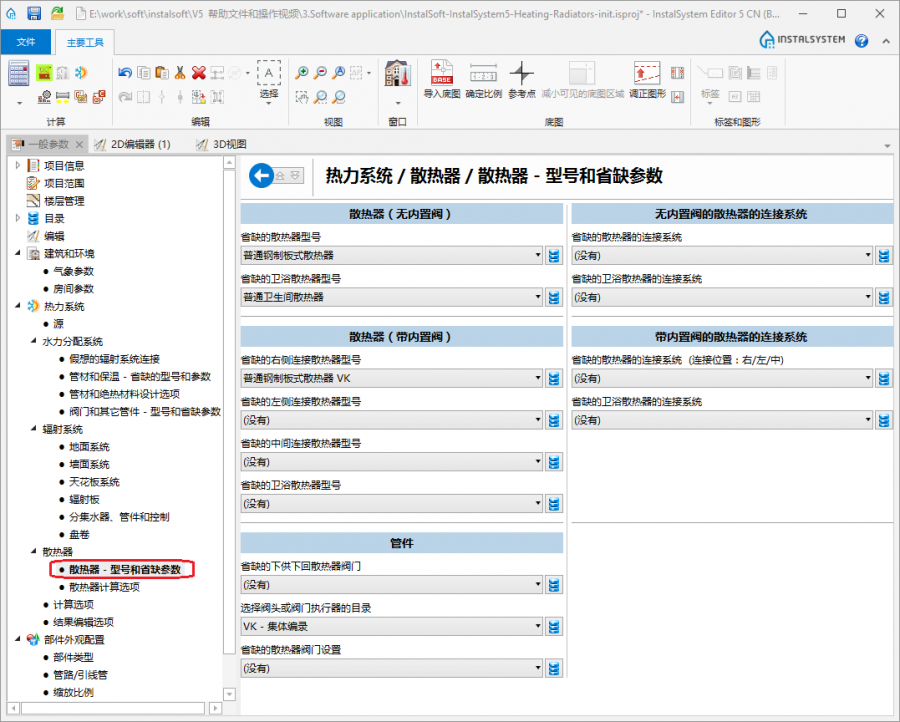

      1. 散热器/散热器阀 - 型号和默认参数

  9. 点击供热/供冷系统计算/散热器/散热器计算选项 标签 – 检查并输入基本参数：
    • 默认的散热器尺寸限制 (默认的规格确定法)
    • 散热器计算选项
    • 散热器尺寸增加。

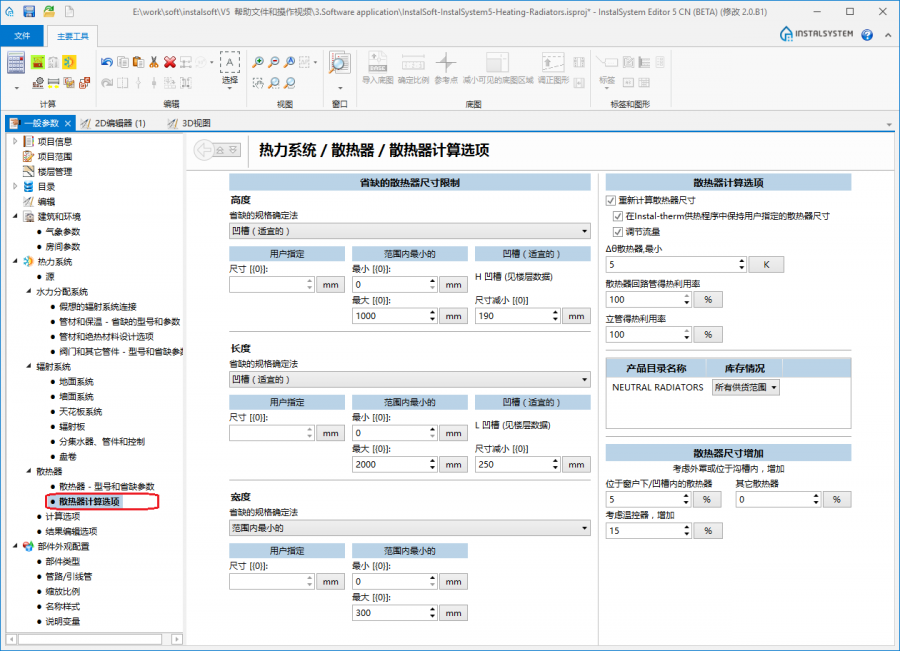

      2. 散热器计算选项

在INSTALSYSTEM中的项目案例
项目文件

如何计算下载的文件?

初始状态，isproj
对流散热器采暖系统，isproj
设计时使用 InstalSystem 5 Rev. Beta 35
所需模块 InstalSystem 基本模块
供热系统
项目范围 对流散热器采暖
所用的产品目录

PEX/AL/PEX 系统 (管材和管件)
铜管、铸铁管和钢管管件
普通散热器目录
各种配件（任意制造商的其它配件）
标准绝热材料目录
通用阀门目录 - 典型安装

建筑类型 民用住宅
无地下室
1层
建筑结构
图纸范围 平面图
设计者
www.instalsoft.com
法律免责声明 允许复制项目的整个或部分文件
计算结果 全部打印输出，docx
全部打印输出，pdf
供热计算结果，docx
材料清单，docx
设计图纸 一层，dwg
一层，pdf


编辑系统 - 对流散热器

插入对流散热器和编辑图形

使用捕捉 模式，选择多台散热器插入 功能，利用水平翻转 工具，进行多台散热器的插入和图形的编辑操作。

  1. 选择屏幕下方的编辑范围（图层）： 对流
  2. 在所有窗户下/凹槽内插入散热器。这一操作需要之前创建的建筑结构带有窗户/凹槽
    模板:信息 建筑结构的准备
  3. 在其它地方手动插入散热器

改变散热器安装高度/宽度

  1. 调节卫生间散热器的安装高度 (与地面的距离（在楼层参数中设置）)/ 地埋散热器的安装高度(与地面的距离（在楼层参数中设置） - 输入负值等于地沟深度)。

插入散热器阀

  1. 在选定的散热器上放置部件：散热器阀。

编辑连接类型

  1. 使用标记多个部件的工具，修改所选散热器的连接类型 。

编辑系统 - 在图上绘制双管水力分配系统

源

  1. 插入源

布置系统

  1. 从热源开始，对建筑内的各部件，包括所有尚未连接的散热器，利用适宜间距的管路对 ，使用捕捉 和定向线 模式开始绘制管路系统。

将散热器连接到系统中

  1. 使用自动连接末端装置 功能和标识多个部件的工具，将散热器自动连接到水力分配管道上。如有必要，在捕捉 和定向线 模式下，使用管路对 手动连接。

配件

  1. 在无内置阀芯散热器的供、回水支管上，插入阀门 。注意在支管上与散热器连接的阀门和其形状（直/角阀）。阀门的形状对散热器连接的正确选择有影响。
  2. 调整默认情况下不正确的阀门朝向。

检查系统布置的正确性

  1. 使用检查连接 功能（快捷键：Shift + F2），检查系统布置的正确性。
  2. 使用3D视图 检查系统布置的正确性并找出冲突的地方。

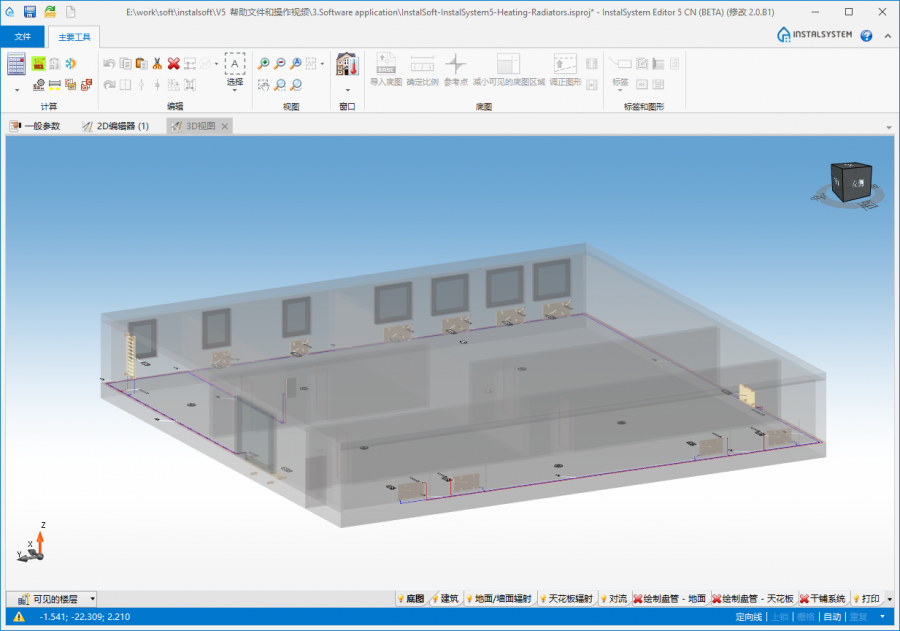

    3. 3D视图


模板:信息 建筑结构正确性的确认

编辑系统部件参数

散热器

  1. 调节散热器在房间热负荷满足率方面的贡献（贡献 [%]）
  2. 指定不在窗户下的散热器的位置
  3. 修改散热器选型计算方法或修改高度 、长度 或厚度 省缺的限制尺寸
  4. 修改非省缺的散热器类型。必要时，从目录中选择特定散热器。

配件

  1. 检查散热器或系统上所插入的阀门/配件的参数

计算和诊断

  1. 通过点击位于主要工具 条上计算 工具栏内的计算器图标 启动完整计算。
  2. 检查计算结果，特别应注意如下：
    • 房间热负荷满足率

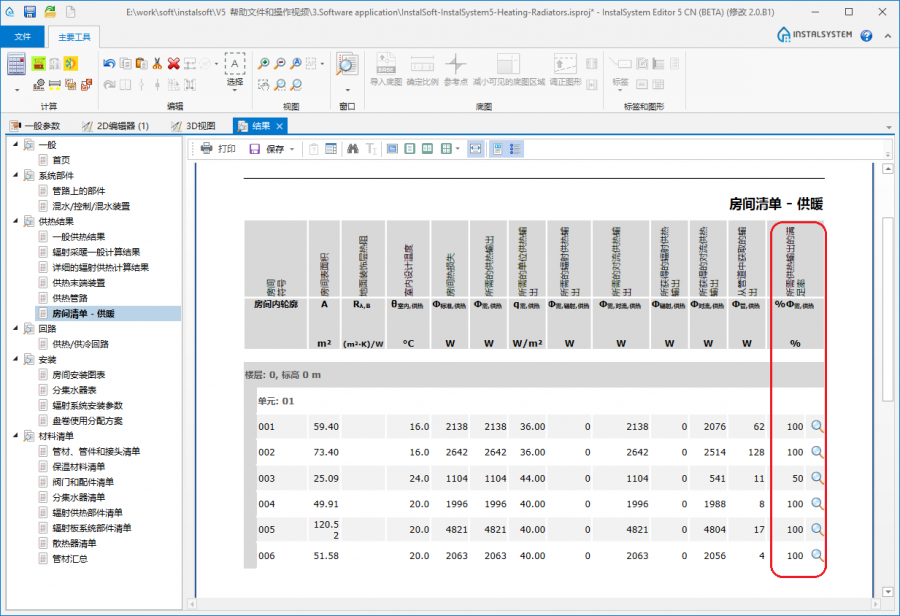

      4. 房间清单 - 供暖

    • 散热器尺寸

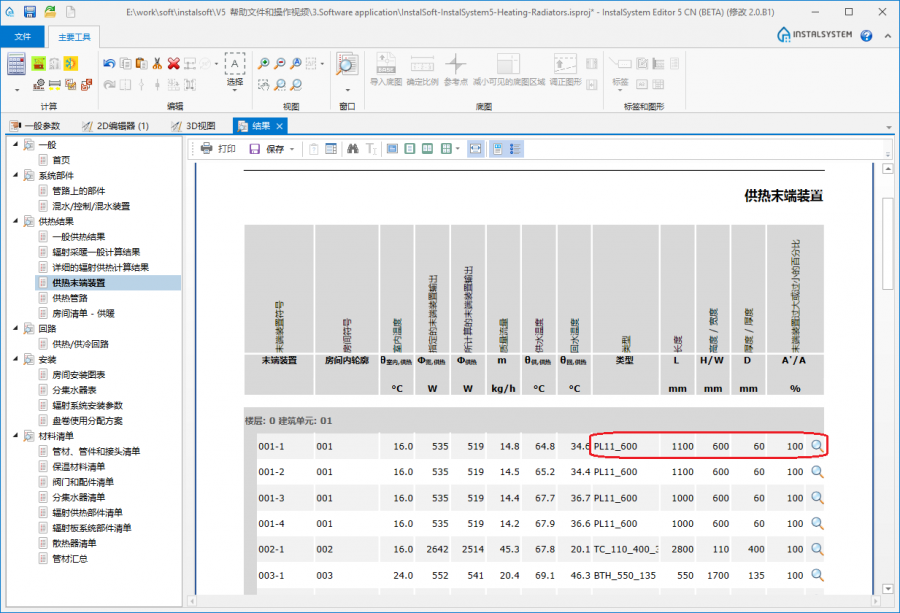

      5. 供热末端装置

    • 所选择的散热器连接件
    • 回路中流量不平衡的信息

模板:信息 计算和诊断

准备输出/打印图纸

模板:信息 输出/打印结果和图纸
