从BIM兼容的格式文件中导入建筑模型

产品	InstalSystem 5
文章类型	功能和工具
版本的最新内容	BETA REV. 2.0.B6

说明

本文描述了导入下面文件格式的建筑结构数据：

• IFC,
• gbXML.

在IFC 格式的文件中可识别和支持的建筑构件部件如下：

• 楼层
• 垂直维护结构：墙和相关部件 - 窗、门、墙洞，等
• 水平维护结构：屋顶和相关部件 - 天窗
• 屋顶窗等
• 楼板和开洞
• 柱
• 梁
• 楼梯

在 gbXML 格式文件中可识别和支持的建筑构件部件如下：

• 楼层
• 垂直维护结构：墙和相关部件 - 窗、门、墙洞，等
• 屋顶窗等
• 柱
• 梁
• 楼梯

程序中的位置

查看和处理诊断信息

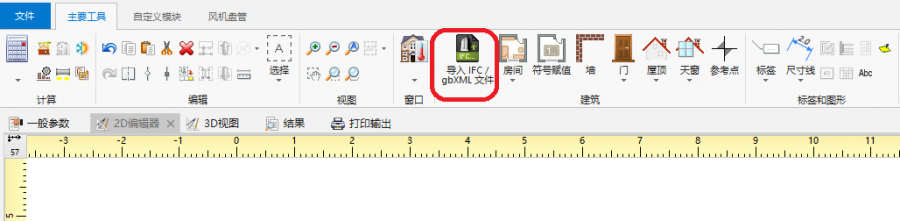

• 导入BIM匹配格式的建筑模型的图标位于2D 编辑器窗口，当启动建筑 编辑器窗口时，在主工具 条的建筑 工具栏中即可看到。




  1. 导入 gbXML 文件




应用举例

导入一IFC格式文件的建筑模型

• 如果在一个IFC文件中有多个建筑，则可在导入窗口中选择导入的范围。




导入一gbXML格式文件的建筑模型

• 从gbXML格式文件中导入建筑模型的方法与从IFC格式文件中导入建筑模型的方法类似。
