本文介绍了利用标准软件包进行房间设计热负荷计算的方法。

模块和程序的配置

  • InstalSystem 5 包括下面的模块:
    • 建筑热负荷计算 (热损失)

初始状态

该项目包括建筑结构(楼层、建筑单元、房间、维护结构),打开标准软件包并进行围护结构的定义。
模板:信息 建筑结构的准备

操作步骤

在INSTALSYSTEM中的项目案例
项目文件

如何计算下载的文件?

初始状态, isproj
围护结构定义, isproj
多层民用建筑的热负荷计算, isproj
设计时使用 InstalSystem 5 Rev. 版本 REV. 2.0.B4
所需模块 InstalSystem 基本模块
热负荷
项目范围 建筑热负荷计算
所用的产品目录

气象参数: 北京

建筑类型 商业建筑
带有地下室
2层建筑
建筑结构
图纸范围 平面图
设计者
www.instalsoft.com
法律免责声明 允许复制项目的全部或部分文件
计算结果 Full printout, xls
Full printout, pdf
设计图纸


项目省缺的参数设置

计算标准和选项

1. 计算标准和选项


热负荷参数

带有红色问号的参数区域,只要它们处于 自动 模式,在第一次计算后将会被自动地赋值。

2. 热负荷参数


编辑建筑结构参数

  1. 1 层和2 层之间为楼梯在楼板上开洞。

建筑结构计算

模板:信息 计算建筑结构

检查建筑结构的正确性

  1. 建筑结构 编辑范围内检查楼层和房间的位置关系是否正确。
    模板:信息 检查建筑结构的正确性
  2. 热负荷计算 编辑范围内检查所创建的维护结构是否正确。
    依据建筑结构中已有的物理构件创建和布置维护结构并给出相应参数。维护结构的符号将在建筑结构计算 时生效。
  3. 检查所创建的 部件图形是否正确。

参数编辑

名词解释:

  • 图形维护结构 - 建筑的结构部件:墙、楼板、屋顶、窗户、门等。
  • 传热围护结构 - 逻辑部件,在某一房间内的部分物理隔断。它是自动生成的,并被用于计算通过某一房间内的某一隔断的传热来得出热负荷。

围护结构定义

  1. 从文件中导入已经创建的围护结构定义
  2. 创建编辑项目所需的围护结构定义
    根据要求并将它们按带有规定U值的围护结构带有规定层的围护结构 来创建一组新的围护结构定义
  3. 围护结构定义 指定给传热部件。
    围护结构定义 指定给传热部件有下述两种方式:
    • 自动指定 - 在对围护结构选择 (在维护结构清单中的维护结构名称将高亮显示),然后需要进行建筑结构计算 ,程序将自动按如下规定的匹配条件将围护结构定义 指定给传热部件。
      4.

      只有围护结构的定义符合按如下的条件所确定的传热围护结构,自动指定才会成功:
      * 墙、楼板、屋顶按厚度,
      * 窗和门按宽度和高度。

    • 手动指定。

线性热桥

  1. 根据在一般参数 中选择的计算方法,验证/修改部件是否存在线性热桥

建筑单元/一户

  1. 建筑单元/一户 中修改对房间的指定。
    这可以在房间的参数表 窗口中完成,也可以在项目浏览器 窗口中使用“建筑结构”中的“拖放”功能来完成。

房间

  1. 修改房间 类型:这两层的浴室、休息室、厨房。
  2. 指定非采暖房间:入口门廊
  3. 通风耗热量 参数(V) 指定给:浴室和厨房
  4. 指定受热的维护结构 - 如果该维护结构将用于供热或供冷表面,则为此围护结构选择供热围护结构 选项。
  5. (选项)添加供冷围护结构表,如果实际的建筑结构可以在程序中以图形方式进行建模。
    5. 房间参数编辑

计算和诊断

  1. 通过点击主要工具条计算 栏目中的建筑热负荷计算 进行计算。
  2. 检查计算结果,要注意如下:
    • 错误信息,
    • 热负荷计算 窗口中房间的计算结果。

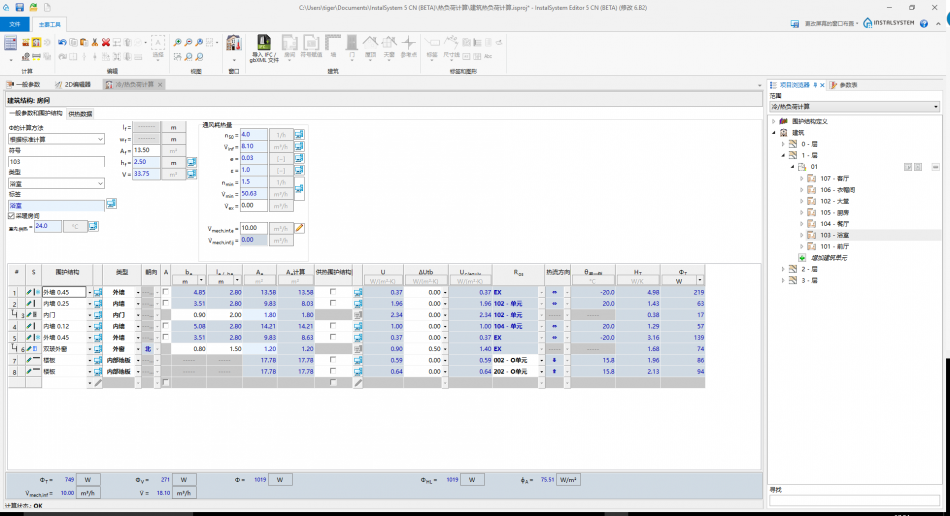

      6. 各房间的计算结果

    • 房间标签中的热负荷Phi结果。
  3. (选项)分配房间之间的设计热负荷。

准备图纸的输出和打印

模板:信息 查看和打印计算结果
